SMDH

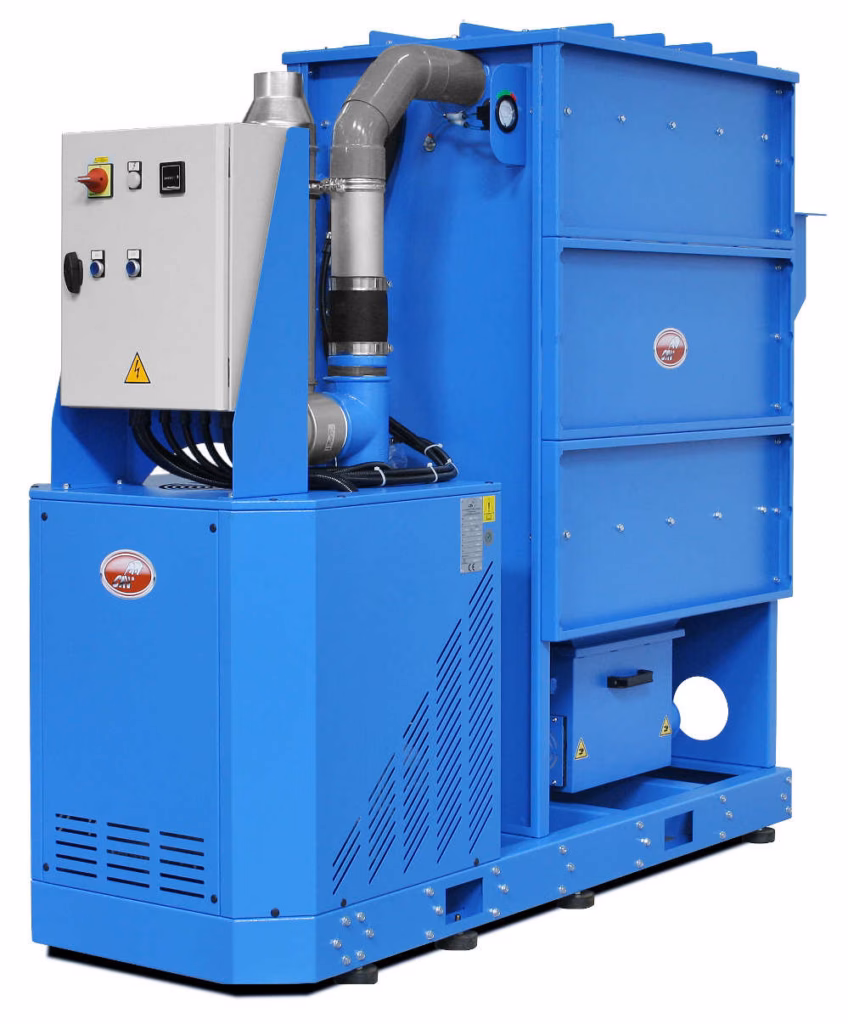

Seria SMDH – Gigantyczna Moc i Absolutne Bezpieczeństwo dla Centralnych Systemów Odpylania

Jednostki z serii SMDH 8.5/12.5/18.5 stanowią absolutny szczyt możliwości w segmencie ciężkich, przemysłowych stacji odciągowych. Zaprojektowane z myślą o zasilaniu najbardziej rozbudowanych centralnych systemów odciągu pyłu szlifierskiego, urządzenia te wykorzystują potężne, trójfazowe dmuchawy bocznokanałowe o imponujących mocach: 8,5 kW, 12,5 kW oraz aż 18,5 kW.

Generując stały przepływ powietrza na poziomie 1050 m³/h oraz ogromne podciśnienie dochodzące do 360 mbar, seria SMDH bez problemu radzi sobie z jednoczesną obsługą wielu stanowisk roboczych i masowych ilości pyłu powstającego podczas suchego szlifowania szpachli, podkładów oraz twardych materiałów kompozytowych. Bezkontaktowe i w pełni automatyczne zarządzanie pyłem

Podobnie jak pokrewna seria SMD, jednostki SMDH zostały stworzone z myślą o pełnej automatyzacji procesów i wyeliminowaniu przestojów:

Automatyczny zrzut zanieczyszczeń: Zassany pył jest kierowany do zintegrowanego lejka zbiorczego, skąd zewnętrzny wentylator automatycznie transportuje go do centralnego punktu składowania odpadów w zakładzie.

Czasowe zamki powietrzne: Opróżnianie odbywa się za pomocą dwóch potężnych zamków powietrznych o średnicy Ø100 mm. Otwierają się one samoczynnie sterowane czasowo po wyłączeniu silnika, usuwając natychmiast całą zgromadzoną ilość pyłu.

Wersja tradycyjna: Na życzenie klienta dostępna jest także wersja wyposażona w standardowy zbiornik na pył, co ułatwia dopasowanie jednostki do prostszych konfiguracji instalacji.

Zaawansowane bezpieczeństwo i ochrona komponentów

Praca przy tak ogromnych wydajnościach wymaga zastosowania najbardziej rygorystycznych systemów ochronnych:

Zintegrowany panel wybuchowy: W konstrukcji maszyny fabrycznie zintegrowano panel przeciwwybuchowy ATEX o wymiarach 300 × 300 mm, dbający o bezpieczeństwo ludzi i infrastruktury w przypadku zapłonu pyłów palnych.

Ochrona turbiny: Specjalny zawór ograniczający podciśnienie błyskawicznie reaguje na ekstremalne opory w instalacji, chroniąc silnik przed przeciążeniem i przegrzaniem.

Wersja z pełnym certyfikatem ATEX: Urządzenia są dostępne w wykonaniu przystosowanym do pracy w strefach zagrożenia wybuchem: II 3/- D Ex h IIIC T100°C Dc X.

Kluczowe zalety eksploatacyjne:

Gigantyczna powierzchnia filtracyjna (14 m²): Zastosowanie tak dużego systemu filtrów kartridżowych drastycznie zmniejsza opory przepływu i wydłuża żywotność wkładów.

Pneumatyczne samooczyszczanie: Filtry są bezustannie oczyszczane w trakcie pracy przez pneumatyczną dyszę rotacyjną sterowaną czasowo, gwarantując niezmienną siłę ssania.

Monitoring Live: Zaawansowany system kontroli w czasie rzeczywistym na bieżąco analizuje sprawność techniczną i stopień zużycia wkładów filtracyjnych.

Zastosowania i branże docelowe:

Przemysł motoryzacyjny (Automotive – wielkoseryjne fabryki i zakłady produkcyjne)

Stocznie, przemysł jachtowy, łodziowy i lotniczy

Masowa obróbka drewna (duże fabryki mebli)

Zaawansowany przemysł kompozytowy (produkcja elementów z włókna węglowego i szklanego)

Specyfikacja techniczna Parametr SMDH 8.5 SMDH 12.5 SMDH 18.5 Moc (kW) 8,5 12,5 18,5 Maksymalny przepływ (m³/h) 1050 1050 1050 Maksymalne podciśnienie (mbar) 210 290 360 Powierzchnia filtracyjna (m²) 14 14 14 Poziom hałasu dB(A) 75 75 75 Masa (kg) 570 590 620 Wymiary (mm) 2260 × 715 × wys. 1780 2260 × 715 × wys. 1780 2260 × 715 × wys. 1780
